Tunerek, HA4TJ munkája.
Az ihlet: https://pa0fri.home.xs4all.nl/ATU/Smatch/smatcheng.htm

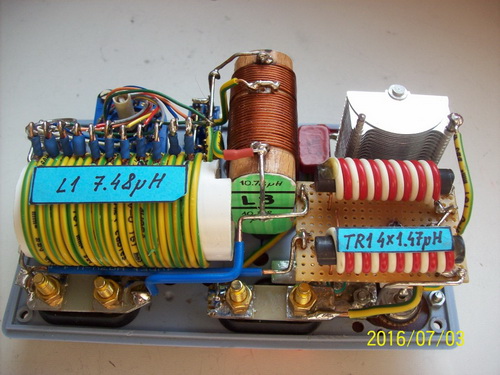

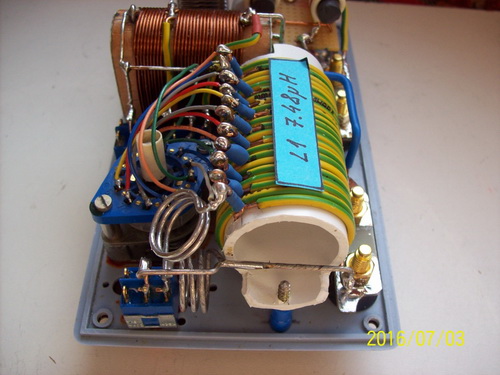

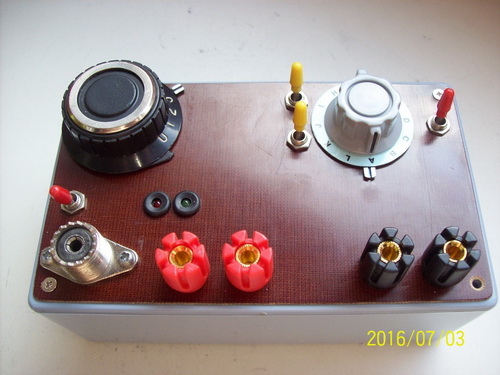

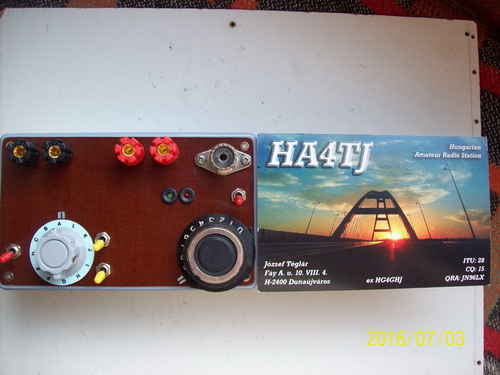

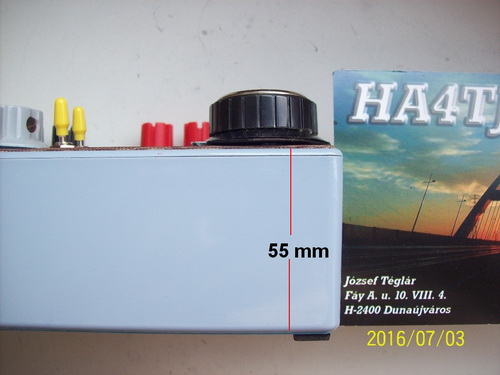

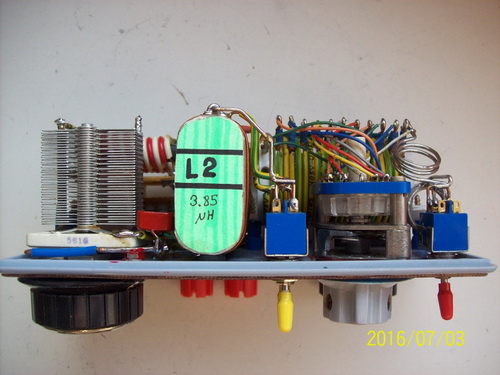

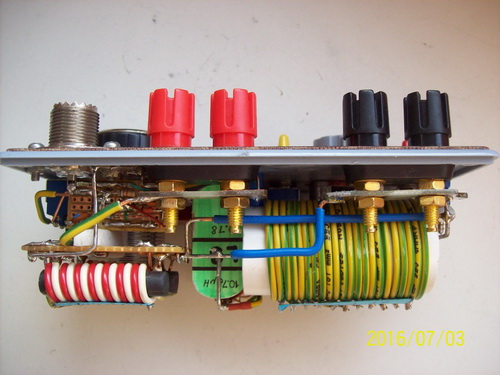

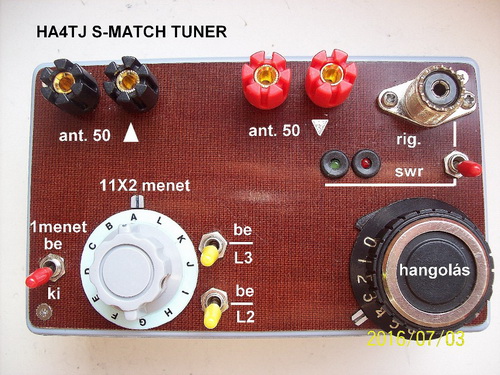

A T200-2 re tekercselt trafóval, voltak olyan frekvencia szegmensek, ahol nem tudtam alacsony SWR-értéket elérni a 3.5 / 50MHz tartományban, a QTH-mról készült fotón látható antenna rendszerrel. A neten sok infó található a kiselejtezett zseb/táskarádiók ferritrúdjára tekercselt különböző áttételű balunokról. Ez adta az ötletet, és kísérletezni kezdtem az ilyen rudakra tekercsel trafóval. Már az elsővel szerencsém volt, 80-tól a 6 méterig minden frekit le tudtam hangolni. A fotón látható antenna méretét, és a levezetés hosszát nem változtattam meg, csak a trafóval kísérleteztem. Az 1.5 mikrohenry körüli induktivitással értem el a legjobb lehangolhatóságot. Hatásfok, veszteség, stb. adatokat nem tudok, mert nem értek hozzá, sem tudásom, sem műszerezettségem nem megfelelő erre a feladatra. Egy nagyobb dobozba, "ideiglenesen" beépített tunert a negyedik éve használom. Csináltam egy kisebbet, ilyen dobozom volt, a mérete miatt talán a QRP-kategóriába tartozik, de max. 70-wattal több QSO-t csináltam vele. A ledes swr-meter meglepően érzékeny, hátránya hogy max. 10-wattal használható, nem illik elfelejteni átkapcsolni, de az 5-10 wattos QRP forgalmazásnál nem probléma.
73! ha4tj, Jóska.
![](kepek/01_tuner.jpg)
![](kepek/02_tuner.jpg)
![](kepek/03_tuner.jpg)
![](kepek/04_tuner.jpg)
![](kepek/05_tuner.jpg)
![](kepek/06_tuner.jpg)
![](kepek/07_tuner.jpg)
![](kepek/08_tuner.jpg)
![](kepek/09_tuner.jpg)
![](kepek/10_tuner.jpg)
![](kepek/11_tuner.jpg)
![](kepek/12_tuner.jpg)
![](kepek/13_tuner.jpg)

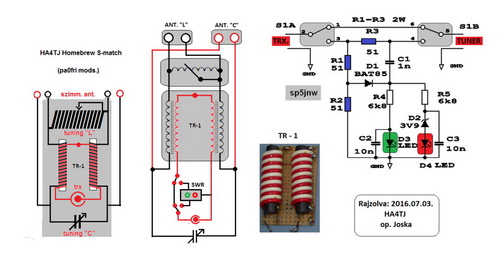

A kapcsolási rajz
![](kepek/14_tuner.jpg)
S-match MINI L
![](kepek/15_tuner.jpg)

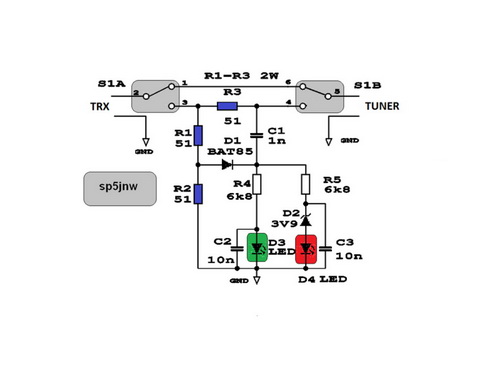

SP5JNW SWR-meter
![](kepek/16_tuner.jpg)

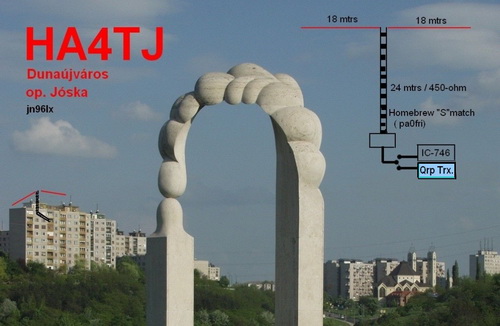

A QTH-m
|
